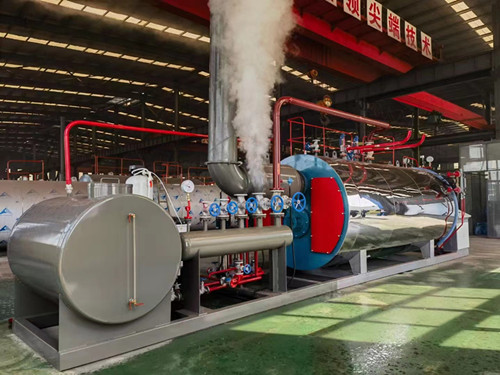

WNS型燃油-气蒸汽锅炉

燃气蒸汽锅炉，采用卧式内燃两回程湿背式结构，波形组合炉胆为回程，*二回程由螺纹烟管构成，锅炉的后管板不受高温烟气的直接冲刷，工作条件改善。同时，该结构使得锅炉后部散热损失大为减少。为提高热效率，该型锅炉前烟箱出口处依次布置有节能器、冷凝器，其节能效果良好。

本锅炉具有高、低水位报警功能，低水位联锁保护功能和过压联锁保护功能。为了有效地监视和控制水位及压力，本锅炉配备有水位计、电极式水位控制报警器，还配备有压力表及压力控制器,使锅炉具有高、低水位报警/低水位联锁保护和蒸汽压力过压联锁保护，锅炉自动点火、燃烧器火力自动调节和熄火保护，锅炉的安*运行。

该产品的燃料从燃烧器喷出，被高压电子点火点燃，在炉胆内微正压燃烧，燃烬后的高温烟气由后部烟室转弯180°进入*二回程，由前烟箱处转弯180°进入节能器和冷凝器由烟囱排入大气。

前烟箱采用整体式双开门设置，烟箱门双层密封，该形式整体性好，美观、大方，检修时开启也很轻便。

烟囱高度按8米配置出厂，用户应按所在地环保部门批准的环境影响报告书的要求确定实际高度，但不得低于8米。

适用行业:

医药、化工、轻工、纺织、建材、养殖、食品饮料、塑料泡沫、印染洗涤、橡胶加工、造纸纸品、木材加工、宾馆酒店、制衣制革等行业领域.

性能特点:

1.     金泰锅炉技术技术

全湿背回燃室，回燃室与后管板扳边对接，锅炉100%全对接焊，应力最低，质量更可靠。

2.     大直径波纹炉胆

锅炉燃烧室由大直径全波纹炉胆组成，燃烧空间大，燃料燃烧完全，有效吸收热膨胀，辐射受热面大，有效降低氮氧化物排放量，可以有效达到规定排放范围值之内。

3.     热力充足

锅炉受热面积按≥25㎡/蒸吨设计配置，充分吸收有效热量，排烟温度低，热损失小，保证出力足，效率高。

4.     蒸汽品质高

锅壳直径大，水容量大，对负荷变化适应能力强，出力稳定；蒸汽空间容积大，汽水界面与蒸汽出口净距离足够高，蒸汽湿度小。

5.     安全降水时间足

锅炉的燃烧室低位布置，水位确定符合国家规程，同时严格按国际通用规范标准的水位波动时间要求，具有充足的安全降水空间，保证锅炉的运行安全。

6.     多功能安全防爆装置

锅炉后面板上设有与炉膛连通的防爆装置，防止燃料在炉膛中发生剧烈爆燃时，泄放瞬间产生的高能量，能自动复位，同时具有观火视镜和检修通道的功能作用，利用运行中燃烧火焰的调整，炉膛检查、维护方便。

7.     锅内检修方便

锅炉顶部设有人孔，锅炉前后端中下部分别设有独特的手孔装置，便于锅内装置及锅炉底部的检查、清理。

8.     前后烟箱密封独特

烟箱采用双开式烟箱门，开启方便，多级迷宫式密封，密封材料特制，压缩性好，完全隔阻烟气的泄漏，可重复使用。
9.     压力、水位保护可靠

锅炉压力、水位设置多重控制保护，以及超烟温保护，确保锅炉运行的安全。

10.  自动控制水平领先

锅炉控制器采用西门子/德力西电气元件，性能可靠。控制器有三种形式：普通型、具有液晶显示的中英文菜单型、人机对话远程控制的触摸屏型
